Первое знакомство с ArchiCAD или чертим план обмера однокомнатной квартиры

Сразу в бой! Кто не знает где скачать архикад и как его установить - читаем тут.
План обмера мы бдем чертить по результатам собственно обмера.

Открываем архикад (кликаем мышкой иконку на рабочем столе ArchiCAD 11), появляется окно с приветствием, кликем в любое место, появляется окно с запросом действия - выбираем создать новый проект, остальные параметры оставляем без изменения и кликаем кнопку новый и кликаем закрыть.

Небольшое введение - архикад, программа трехмерного моделирования, адаптированная на одновременное получение двухмерных чертежей. Т.е. мы сразу убиваем двух зайцев - чертим план и создаем трехмерную модель. Все трехмерные объекты - стены, крыши, двери, балки и тп. требуют предварительной настройки параметров, без настройки у нас получится "каша". О каждом элементе я буду рассказывать по ходу работы.

Начну с рабочего окна.
Перед нами стандартный набор панелей...
Слева панель инструментов для выполнения чертежа и трехмерной модели, справа панель навигатор для перемещения между этажами, видами и другими документами генерируемыми архикадом. Вверху строка меню, панель состояния и информационное табло (в нем отображаются свойства выбранных элементов). Если задержать курсор на каком-либо элементе - всплывет подсказка, обычно она достаточно информативна и дает понять что представляет собой данный элемент. Советую активно использовать помощь в соответствующем пункте меню - там все доходчиво описано, стоит только применить логику :-)

Чтобы наиболее полно освоить архикад - купите самоучитель или видео курс, я постараюсь отобрать для вас наиболее полезные книжки разделе литература.
Мои же уроки будут очень кратки и я буду использовать только те инструменты, которые необходимы.

Часть первая - стены

Достаем наш сырец с обмером, вот он:


Выбираем в панели инструментов элемент стена (просто кликаем на нем мышкой - т.е. не задерживаем палец на кнопке ;-)
В верхнем информационном табло кликаем кнопку с изображением г-образной стенки . Выставляем параметры в миллиметрах:
высота стены - 2700 ,
толщина стены - примем пока 510 ,
Смотрим ниже вкладку представление на плане и в разрезе:
показ на плане этажа: - без изменений,
конструкция: штриховка сечения - кирпич обыкновенный,
поверхности сечения: перо штриховки - не меняем, перо фона штриховки - 117 (светло желтый), перо линий сечения - 21.

Больше ничего не меняем - кикаем ок.

На экране, в рабочей зоне вы увидите серый крестик - это нулевая привязка, с нее и начнем. В сырце за ноль я взял нижний левый угол, внутренний.

Подводим мышь к крестику-привязке, курсор меняет вид на галочку - это означает, что мы поймали узловую точку. В архикаде все основано на узловых точках - это точки, зацепившись за которые можно менять пропорции и форму объекта.
Смотрим на панель инструментов, проверяем выбран ли элемент стена. Кликаем мышкой в серый крестик в рабочем окне - появился тянущийся элемент и если поводить мышью будут появляться пунктирные линии направляющих, так же за курсором постоянно следует информационное табло, которое отображает изменение расстояния (если у вас его нет - кликните в панели состояния кнопку - показать/спрятать табло слежения) .

Построение коробки квартиры мы будем выполнять путем приращения дельта отрезков :-) На самом деле все просто - позиционируем курсор на нужной точке, выбираем с помощью клавиатуры ось, вдоль которой будем строить отрезок (X горизонталь или Y вертикаль), вводим цифрами длину отрезка, нажимаем + и отрезок из нуля увеличивается на введенную величину, вводим следующее значение + и тд, пока не дойдем до последнего отрезка по оси Y или X - тогда жмем Enter, чтобы завершить операцию ввода.

Будем считать, что углы у нас перпендикулярны, поэтому подводим курсор точно на крестик и не трогая мышку нажимаем клавишу Y на клавиатуре (это позволит зафиксировать направляющую по вертикальной оси Y и вручную ввести длину отрезка стены) - вводим 1940 (не забываем округлять), нажимаем клавишу + (числовая панель, в правой части клавиатуры), теперь следующий участок это стык с перегородкой санузла - вводим значение ее толщины 90+, дальше отрезок до угла 685+ и Enter, т.к. у нас в этом месте угол и вправо идет небольшой уступ, нужно переходить на другую ось - горизонтальную X.

Первый участок готов! Теперь наводим курсор на внутренний краешек стены и смотрим за изменением курса, он должен стать черным карандашиком - поймали, значит есть привязка к узловой точке. Не трогая мышь нажимаем клавишу X, тем самым фиксируя направляющую по горизонтальной оси X. Вводим длину отрезка - 200+ и Enter, т.к. больше у нас приращений стены по горизонтали нет.
И так далее со всеми стенами - выстраиваем коробку квартиры по часовой стрелке, вводя значения измеренных отрезков.
Внутренние стены строятся так же просто, возьмем например перегородку между кухней и гостиной (она по центру почти) - кликаем элемент стена в панели инструментов, далее кликаем ту же кнопку в информационном табло и изменяем толщину стены на 90 мм. Теперь подводим курсор к левому верхнему внутреннему углу и нажимаем на клавиатуре X, вводим числовые значения отрезков: 880+, 1290+, 160+ и нажимаем Enter - начало стены теперь в нужном месте, добиваемся вертикального выравнивания стены по оси Y и на глаз растягиваем стенку вниз, нажимаем на клавиатуре R и вводим длину отрезка 2870 и без всяких плюсов и минусов нажимаем Enter - это мы задали точную длину без приращения.
В конце щелкаем на изображение дискеты - сохраняем таким образом то что сделали в удобном для вас месте.

Поэкспериментируйте, попробуйте другие инструменты, почитайте справку.
Дополнительно добавлю - дельта X работает так: вправо +, влево -, а дельта Y так: вверх +, вниз -, а еще есть R отрезок, он задается без привязок и длина элемента будет ровно столько, столько вы укажете (в этом случае не нужно нажимать плюс или минус, только Enter после ввода цифр). Колесо мышки масштабирует окно, если нажать и не отпускать колесо мышки - вы сможете таскать рабочую область в разные стороны.

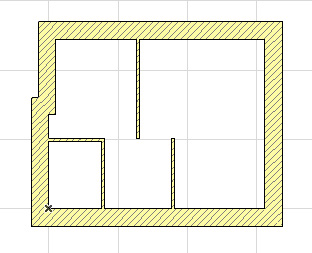

В конце должен получится такой план.
Видео урок (звука нет):


Для желающих выложил файл с проектом: проект однокомнатной квартиры - обмер часть 1 (обновлено 4.5.2015)

Вторая часть - окна, двери и проемы
