16 апр. 2008 г.

Обмер квартиры

Обмер квартиры нужен для того, чтобы начертить актуальный план. А обмерный план - это начало начал, без него никуда - везде от вас потребуют план - при встрече со строителями, при заказе окон, даже при продаже квартиры он нужен. И за обмер и выполнение чертежа везде потребуют деньги и в добавок насчитают несколько лишних или недостающих квадратных метров :-)

Сегодня учимся делать обмерный план сами, для этого нам понадобится:
- чистый лист бумаги и планшет либо картонка,
- карандаш с тонким грифелем или ручка,
- рулетка 5 м.,
- угломер (если найдете, нужен для поверки перпендикулярности углов),
- партнер (нужен всегда - вдвоем и мерить веселее)

Теперь расчищаем все подходы к стенам, в идеале - полостью пустое помещение.
На листе бумаги рисуем "на глаз" план, мельчить не нужно - нам еще размеры проставлять и делать пометки. Я называю это - сырец, заготовка и пр. ругательные определения :-)
Пример:

Не ровно, но мы не на уроке академического рисунка :-)

Теперь основные моменты:

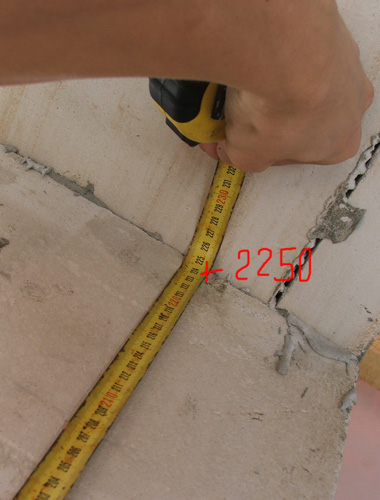

- всегда четко устанавливайте рулетку (чем старше рулетка тем круче мастер :-)


- все размеры округляются до 0 или 5 мм.


- при измерениях желательно соблюдать хотя бы горизонтальный уровень


- в идеале нужно проверять вертикальный уровень стен
- делайте как можно больше привязок, это потом поможет
- фотографируйте все сложные места

Мерить начинаем от двери по часовой стрелке, так по моему удобнее. самый простой путь - мерить на уровне пояса, но тут может быть неточность из-за неправильных вертикалей стен и отклонения в углах. Для подстраховки потом вводятся плавающие размеры - это, когда можно без ущерба пожертвовать 5-10 см.
Вам скорее всего понадобится партнер, т.к. мерить и записывать одному не удобно.

Отмечаем на заготовке точные размеры (потом они подгоняются)...


Замеряем высоту порогов, проемов...




Высоту до подоконника и высоту оконных проемов, высоту до потолка в каждом помещении, отмечаем перепад уровня пола.
На отдельных листах делаем уточнения и более подробно разрисовываем и привязываем коммуникации. Фотографируем все и снимаем на видео.

В результате я получил такой набор черновиков обмера:

Общий пан


Стена с окном в кухне

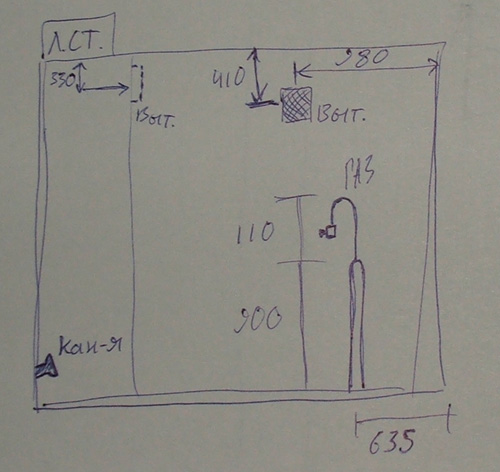

Стена кухни слева от входа


Стена с окном в гостиной


Стена напротив входа в туалете


Высота проемов тут мне не важна, т.к. все будут сносить. Точная привязка сантехники то-же не нужна - все ржавое и старое, поэтому привязал только стояк. Вентрешетки привязал по центру, т.к. они старые и будут меняться. Главное для меня это - газ и стояк канализации, дополнительно - расположение эл. щита. Так же хорошо бы узнать материал стен, перекрытий, уточнить расположение несущих перегородок и стен (они как правило из железобетона и не поддаются забиванию гвоздей).

В следующей статье - первое знакомство с ArchiCAD или чертим план обмера.
